Verdichtungsmaschinen erklärt: Das Zusammenspiel von Vibration, Gewicht und Druck
Verdichtungsmaschinen erklärt: Das Zusammenspiel von Vibration, Gewicht und Druck

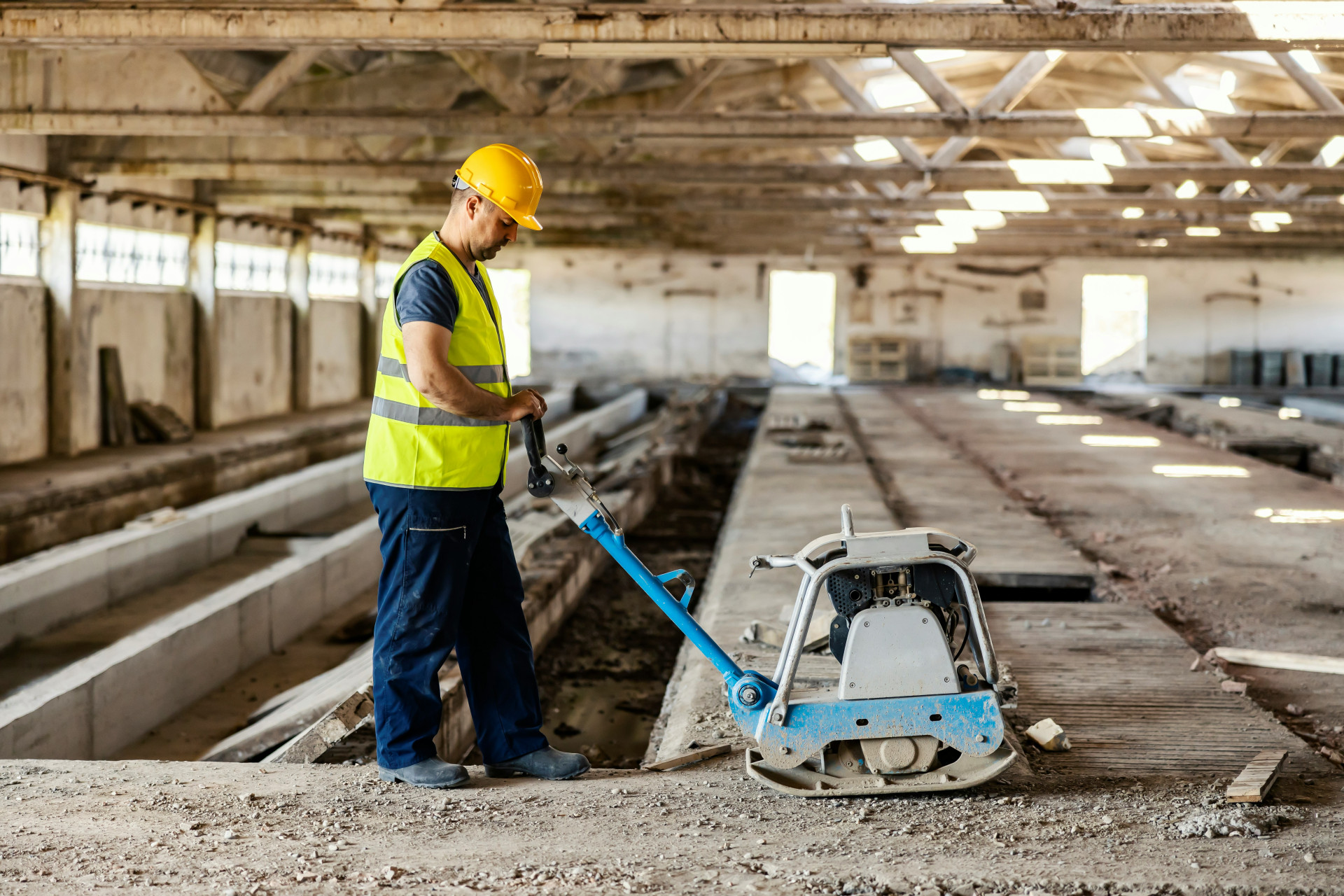

Ob beim Straßenbau, beim Pflastern einer Terrasse oder beim Errichten eines Fundaments – eine fachgerechte Verdichtung des Untergrunds ist entscheidend für die Stabilität und Langlebigkeit jeder Konstruktion. Eine Verdichtungsmaschine – häufig als Rüttelplatte oder Stampfer bezeichnet – sorgt dafür, dass Boden oder Schotter dicht und tragfähig werden, sodass sich die Oberfläche später nicht absenkt oder Risse bildet. Doch wie funktioniert eine solche Maschine eigentlich, und warum sind Vibration, Gewicht und Druck so eng miteinander verknüpft? Im Folgenden werden die wichtigsten Prinzipien hinter Verdichtungsmaschinen erklärt.
Warum Verdichtung notwendig ist
Natürlicher Boden besteht aus Partikeln mit kleinen Hohlräumen dazwischen. Wenn dieser Boden belastet wird – etwa durch ein Gebäude oder eine Pflasterfläche – können die Hohlräume zusammenfallen, und der Boden setzt sich. Das führt zu Unebenheiten, Rissen und Schäden. Verdichtung bedeutet, die Luft aus diesen Hohlräumen zu entfernen und die Partikel dichter zusammenzupressen, sodass das Material stabiler und tragfähiger wird.
Eine gute Verdichtung erhöht die Tragfähigkeit, verringert das Risiko von Frostschäden und sorgt dafür, dass die Oberfläche langfristig eben bleibt. Deshalb ist sie ein unverzichtbarer Schritt bei nahezu allen Bauprojekten – vom Gartenweg bis zur Autobahn.
Vibration – der Puls der Maschine
Die Vibration ist das Herzstück jeder Verdichtungsmaschine. Im Inneren befindet sich eine exzentrisch gelagerte Welle, die sich dreht und schnelle, wiederholte Bewegungen erzeugt. Diese Schwingungen bringen die Bodenpartikel kurzzeitig in Bewegung, sodass sie sich neu anordnen und dichter zusammenrücken, während das Gewicht der Maschine sie gleichzeitig nach unten drückt.
Die richtige Frequenz ist entscheidend: Sand und Kies reagieren am besten auf hohe Frequenzen mit geringer Amplitude, während bindige Böden wie Lehm oder Ton niedrigere Frequenzen und stärkere Schläge benötigen. Moderne Maschinen bieten oft einstellbare Vibrationsstufen, um sich an unterschiedliche Materialien anzupassen.
Gewicht – die stille Kraft
Das Eigengewicht der Maschine sorgt für den konstanten Druck auf den Untergrund. Eine schwerere Maschine kann tiefer in das Material eindringen und dickere Schichten verdichten, ist aber auch schwieriger zu handhaben. Deshalb gibt es eine große Bandbreite an Verdichtungsmaschinen – von handgeführten Rüttelplatten für Garten- und Landschaftsbau bis hin zu schweren Walzen für den Straßenbau.
In Deutschland werden häufig Rüttelplatten mit einem Betriebsgewicht zwischen 60 und 500 Kilogramm eingesetzt. Für größere Flächen oder Asphaltarbeiten kommen Tandemwalzen oder Gummiradwalzen zum Einsatz, die mehrere Tonnen wiegen können.
Druck – wenn Kraft auf den Boden trifft
Der Druck, den die Maschine auf den Boden ausübt, ergibt sich aus dem Zusammenspiel von Gewicht und Vibration. Er bestimmt, wie effektiv das Material verdichtet wird. Zu geringer Druck führt zu unzureichender Dichte, während zu hoher Druck die Struktur des Materials zerstören oder es seitlich verdrängen kann.
Fachleute arbeiten daher schichtweise – meist in Lagen von 10 bis 30 Zentimetern – und prüfen regelmäßig die Verdichtungsqualität, etwa mit einem Plattendruckversuch oder einem dynamischen Lastplattentest. So wird sichergestellt, dass der Untergrund gleichmäßig und ausreichend verdichtet ist.
Das Zusammenspiel der drei Faktoren
Vibration, Gewicht und Druck wirken als ein abgestimmtes System. Die Vibration löst und bewegt die Partikel, das Gewicht drückt sie zusammen, und der Druck sorgt für die gewünschte Dichte. Ändert sich einer dieser Faktoren, beeinflusst das die anderen. Eine leichtere Maschine kann durch höhere Frequenz kompensieren, während eine schwere Maschine auch mit geringerer Schwingungszahl gute Ergebnisse erzielt.
Das Verständnis dieses Zusammenspiels ist entscheidend, um die richtige Maschine und Einstellung für die jeweilige Aufgabe zu wählen. Es geht nicht nur um Kraft, sondern um das richtige Gleichgewicht.
Auswahl der passenden Maschine
Bei der Wahl der Verdichtungsmaschine sollten folgende Punkte berücksichtigt werden:
- Material: Sand und Kies benötigen hohe Frequenzen, bindige Böden niedrigere Frequenzen und größere Schlagkraft.
- Flächengröße: Kleine Flächen lassen sich mit handgeführten Rüttelplatten bearbeiten, große Flächen erfordern Walzen oder Tandemwalzen.
- Schichtdicke: Je dicker die Schicht, desto schwerer sollte die Maschine sein.
- Zugänglichkeit: In engen Bereichen sind kompakte, wendige Maschinen von Vorteil.
Durch die richtige Abstimmung von Maschinentyp, Material und Arbeitsbedingungen lässt sich eine effiziente und dauerhafte Verdichtung erreichen.
Sicherheit und Wartung
Verdichtungsmaschinen erzeugen starke Vibrationen, die sowohl den Bediener als auch die Umgebung belasten können. Daher ist das Tragen von Gehörschutz, Handschuhen und vibrationsdämpfenden Griffen wichtig. Die Maschine sollte stets auf festem Untergrund betrieben und regelmäßig gewartet werden – insbesondere Motor, Riemen und Schwingelemente.
Eine gut gepflegte Maschine arbeitet nicht nur effizienter, sondern verbraucht auch weniger Kraftstoff und hat eine längere Lebensdauer – ein Vorteil für Umwelt und Wirtschaftlichkeit.
Læs også:
Ein stabiles Fundament beginnt mit Wissen
Verdichtung mag auf den ersten Blick einfach erscheinen, doch hinter den vibrierenden Maschinen steckt präzise Physik und Technik. Wenn Vibration, Gewicht und Druck harmonisch zusammenwirken, entsteht ein Untergrund, der dauerhaft trägt – ob für Pflastersteine, Fundamente oder ganze Straßen. In diesem Zusammenspiel liegt die Grundlage jeder stabilen Konstruktion.
